MS2020版晶体建模基础操作
打开MS后新建一个空白3D Atomistic文件
然后创建一个新晶体
点击后，在弹出的窗口页面能看到许多选项卡和相关参数，这都是晶体的参数，关于晶体的参数可以去网上找一找，这里推荐一个网站
https://next-gen.materialsproject.org/

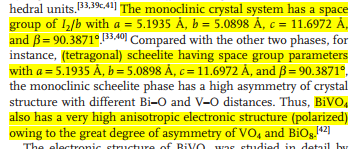

在该网站找到自己要的晶体，或者在文献中找晶体的参数

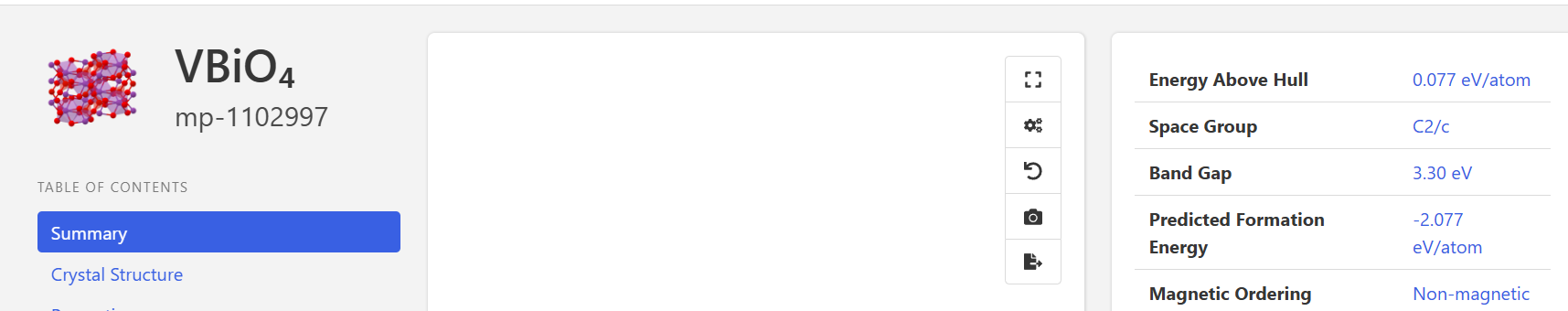

比如此处以钒酸铋为例，找到了单斜相钒酸铋空间群
空间群是C2/C，那就在MS里选C2/C，单斜相。

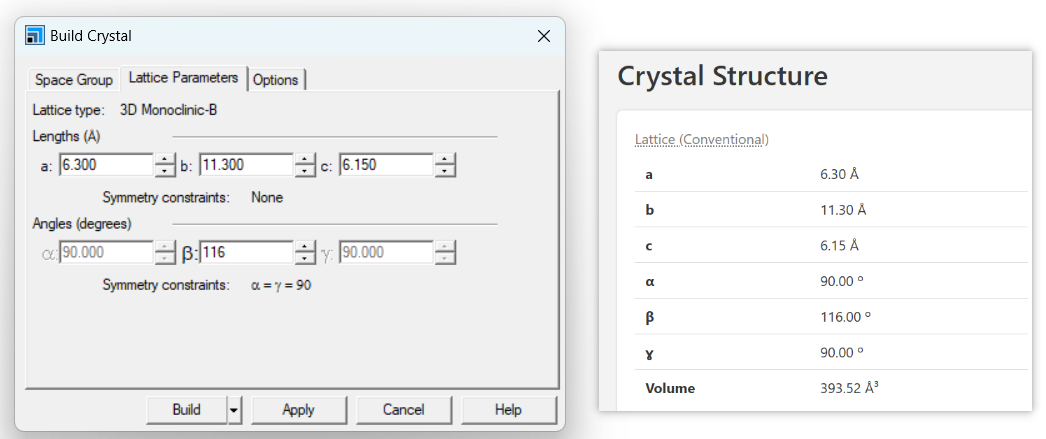

然后转到晶格参数选项卡，把网站里查到的参数填进去，点击Build，此时看到的是空白，因为只建了晶格，还没添加原子。

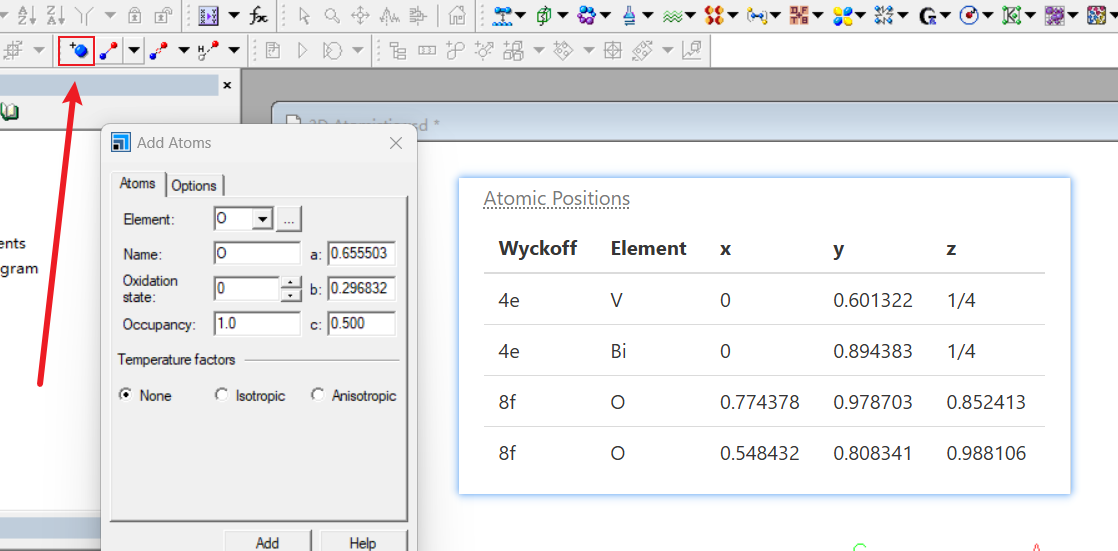

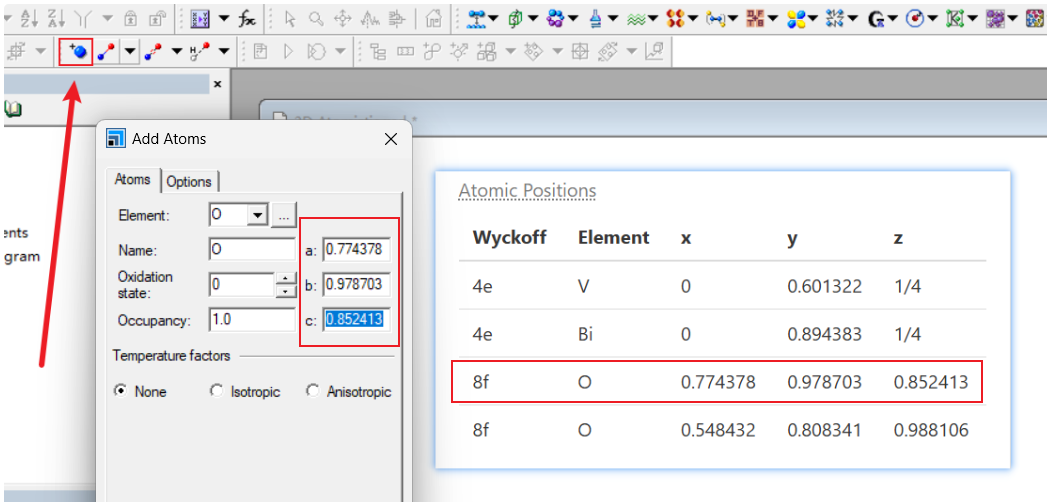

下面再根据网站中查到的原子位置一一填进去，因为有周期性，因此，网站给了几个原子位置，我们就填几个，此处我们填4次。
然后调整一下显示样式什么的就行了，这里调成球棍模型。
评论4
LL
能出一期计算的吗，计算有各种错误
hittlrw
我计算出现最多的错误就是不收敛，一般这种情况要么是建模有问题要么是SCF循环太少，可以先调高SCFtolerance，一般调高后就收敛了，就说明咱建模应该问题不大，那就把SCFtolerance调回来再调高SCF cycles试试看看收不收敛，要是不收敛那就用调高SCFtolerance后的来计算。
其他的计算问题我遇到的不多，都是在网上搜的，也差不多能搜到解决办法，祝好。
hittlrw
挂梯子能流畅的访问，不挂的话有时候就是进不去，不过一般能进去就是有点慢，不挂梯子的话可以换个时间试试。
LL
打不开晶体的网站呀
