comsol模拟摩擦纳米发电机，展示表面电势和电场的分布情况。
效果展示：

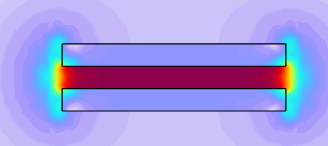

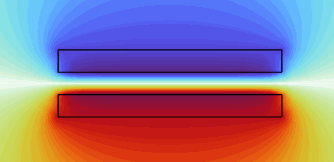

电场（上）、电势（下）
介绍
COMSOL模拟摩擦纳米发电机表面的电势分布是学习b站视频教程做出来的，本章内容针对视频中未提到的点进行补充说明。
悬浮电位

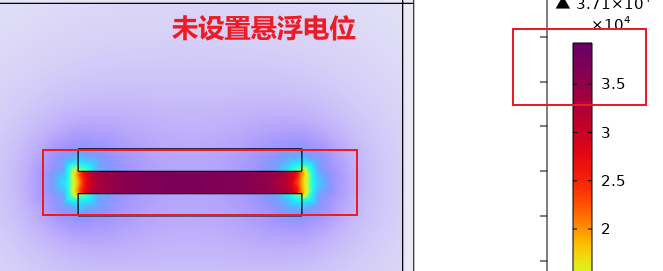

首先了解悬浮电位是什么，简单来说，现实中用不同仪器测电位时会因为仪器存在内阻而影响测得的电位，用一百个仪器测可能会得到100个数值，在此设置悬浮电位后能够保证数值准确。如下图所示
应该能看出来，未设置悬浮电位时电场略小，虽然看起来影响不大，但是毕竟都用软件仿真了，该设置的都设置上。
零电势点

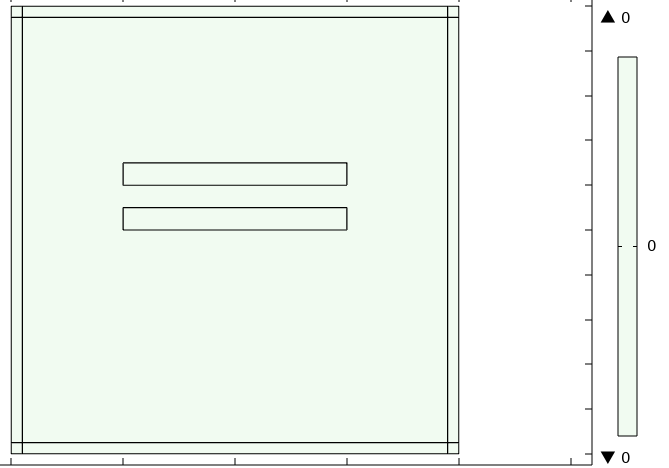

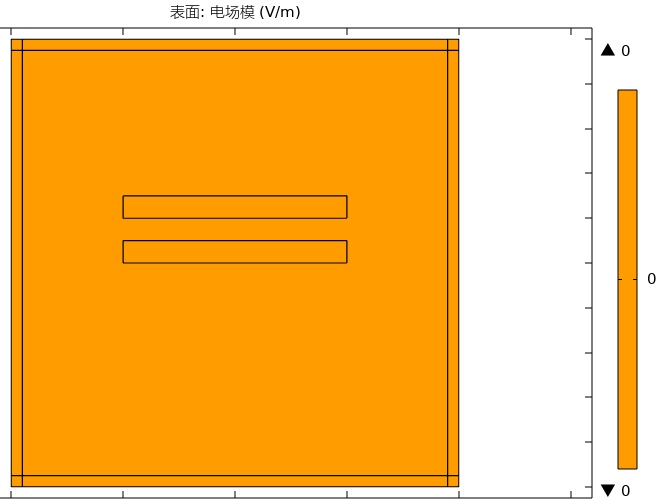

这个就很重要了，直接放图
当把零电势点的组件删除后，计算得到的电势和电场均出现异常，如果在计算别的模拟时出现了这种情况，可以检查下是否是忘记设置零电势点了。
无限元域

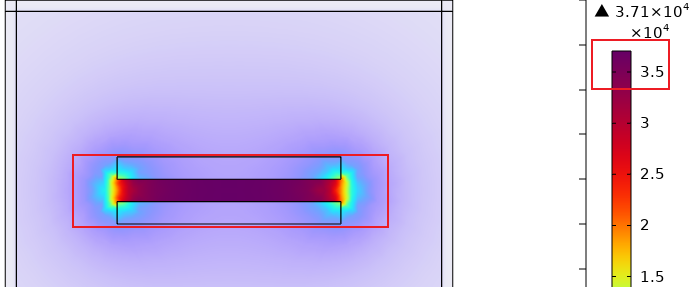

视频中提到的无限元域用于避免有限空间对摩擦发电的影响，把无限元域删除掉后计算出现了和无悬浮电位时相似的情况，无限元域和悬浮电位一样，都是为了准确性而添加条件。
.mph源文件下载
文件链接：https://wwvp.lanzouw.com/iKwAn35pkyib
密码:gnaz
